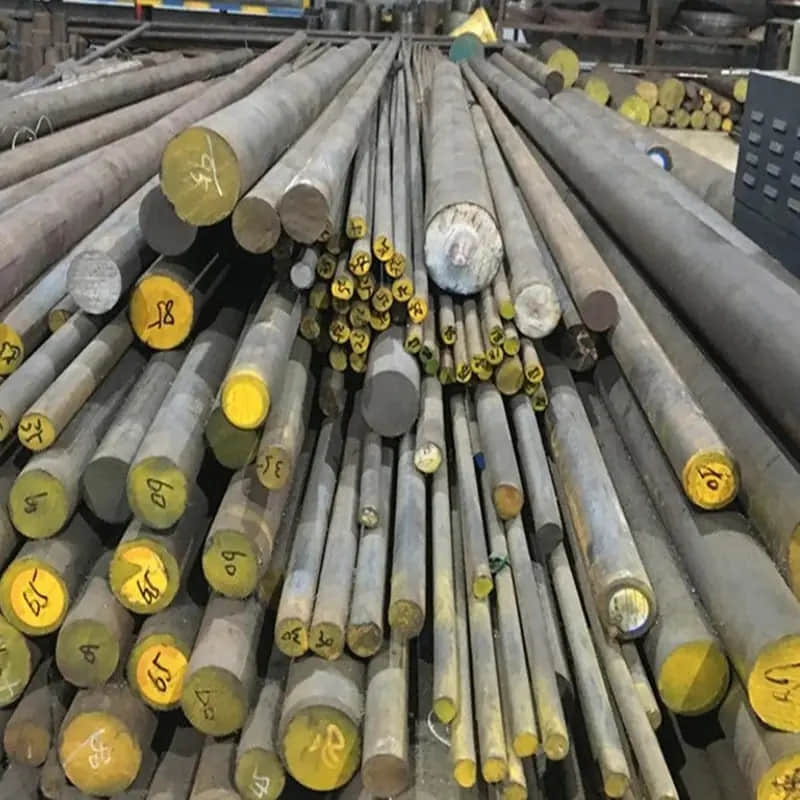

GCr15SiMn碳素工具钢是一种高碳、高铬的合金钢，以其出色的耐磨性和淬透性在工业制造中被广泛使用。这种钢材在提高机械零件的耐用性和稳定性方面起着至关重要的作用。
产品型号特性
- 化学成分：
- 碳 (C): 0.95% – 1.05%
- 硅 (Si): 0.40% – 0.65%
- 锰 (Mn): 0.90% – 1.20%
- 磷 (P): ≤0.027%
- 硫 (S): ≤0.020%
- 铬 (Cr): 1.30% – 1.65%
- 镍 (Ni): ≤0.30%
- 铜 (Cu): ≤0.25%
- 力学性能：
- 抗拉强度 σb (MPa): 1831
- 冲击功 Akv (J): 23
- 硬度: 65HRC
- 热处理：
- 淬火温度: 830～840℃，油冷
- 回火温度: 160℃，时间3小时
- 抗拉强度 σb (MPa): ≥1831
- 冲击功 Akv (J): ≥23
- 硬度: 65HRC
热处理:
- 淬火温度: 830～840℃，油冷
- 回火温度: 160℃，时间3小时
应用领域:
- 制造壁厚＞12mm、外径≥250mm的轴承套圈
- 直径50.8-203.2mm的钢球
- 直径＞22mm的滚子
- 要求高硬度、高耐磨性的其他机械零件，如轧辊、螺旋量规等
交货状态:
- 热轧钢材以热处理或不热处理状态交货
- 冷拉钢材以热处理状态交货
- 要求高硬度、高耐磨性的其他机械零件，如轧辊、螺旋量规等
